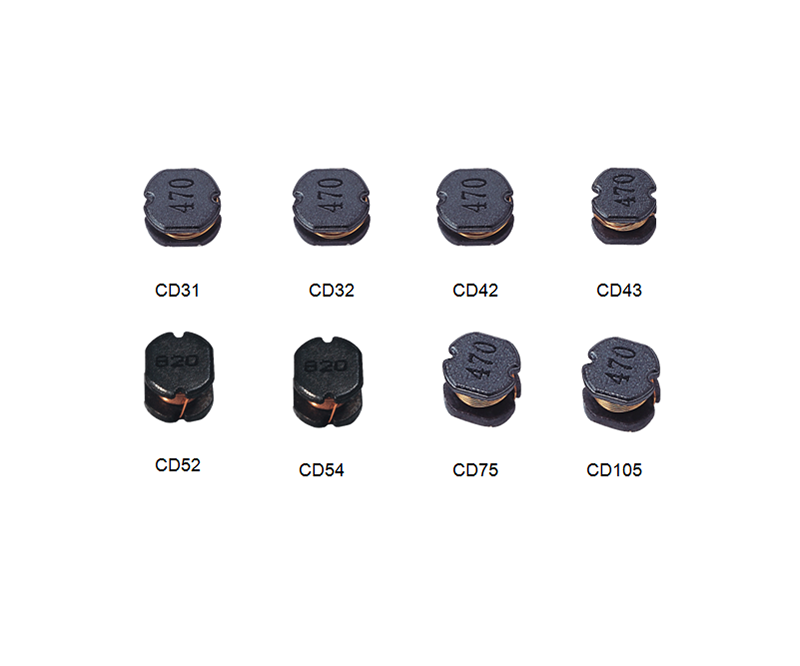

■Features/特征 Various high power inductors are superior to be highsaturation for surface mounting. ■Applications/用處 Power supply for VTR, OA equipment, digital camera, LCD TV set, notebook PC, partable communication equipments, DC/DC converters, etc

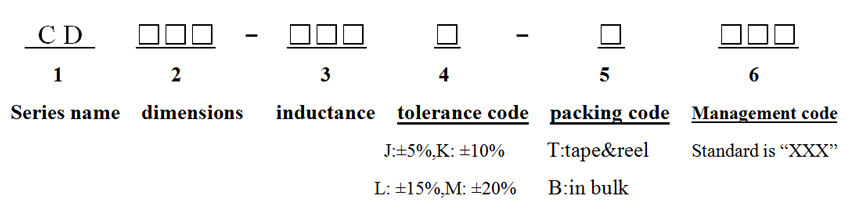

■Part numbering system/材質標記法

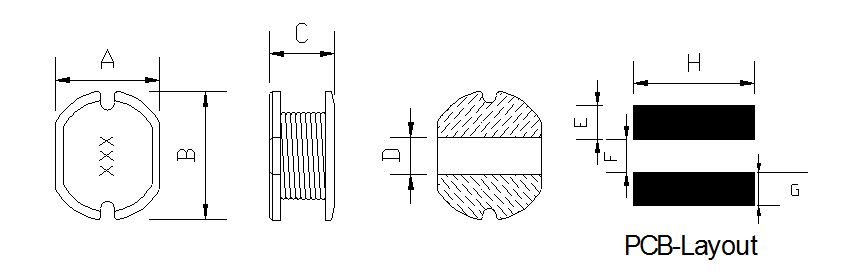

■Shapes and dimensions/線條及長度 (UNIT:mm)

Type	A±0.30	B±0.30	C(Max)	D	E	F	G	H
CD31	3.0	3.50	1.80	1.0	1.30	0.90	1.30	3.50
CD32	3.0	3.50	2.40	1.0	1.30	0.90	1.30	3.50
CD42	4.0	4.50	2.30	1.50	1.80	1.20	1.80	4.50
CD43	4.0	4.50	3.50	1.50	1.80	1.20	1.80	4.50
CD51	5.20	5.80	2.30	1.50	2.70	1.20	2.70	5.80
CD52	5.20	5.80	2.80	2.0	2.40	1.80	2.40	5.80
CD53	5.20	5.80	3.80	1.80	2.70	1.20	2.70	5.80
CD54	5.20	5.80	4.80	1.50	2.60	1.40	2.60	5.80
CD73	7.0	7.80	3.80	2.50	3.0	2.0	3.0	7.50
CD75	7.0	7.80	5.20	2.50	3.0	2.0	3.0	7.50
CD104	9.0	10.0	4.20	3.20	3.75	2.50	3.75	9.50
CD105	9.0	10.0	5.80	3.20	3.75	2.50	3.75	9.50

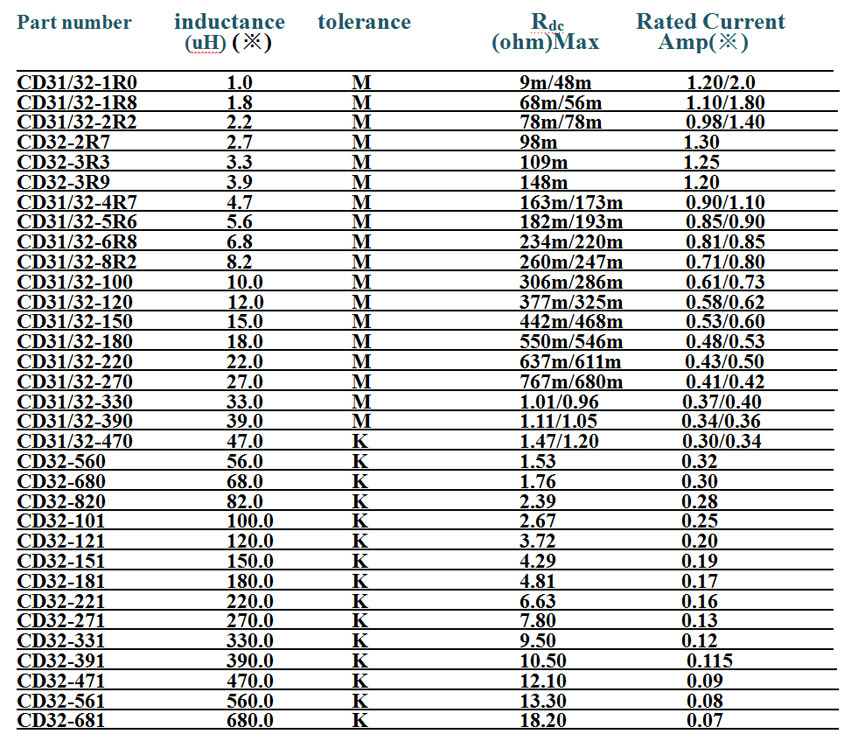

Specification table:

■SERIES:CD31,CD32

※附加電壓感應瞬時電流數值能夠 或者知足直流電壓變壓器堆疊允許電壓感應瞬時電流和溫差下降允許值的直流電壓變壓器電壓感應瞬時電流值※Inductance Test Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH時)  Inductance Test Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH時)※不詳細完整舉出每件事技術參數,不列于表內的電感量技術參數能接洽咱倆自定義

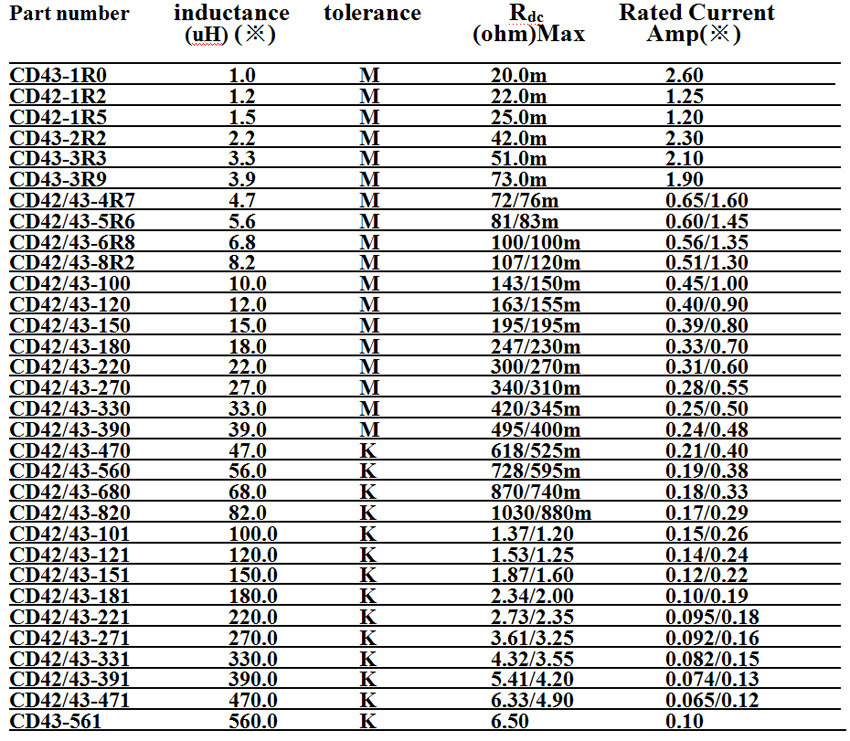

Specification table:

■SERIES:CD42,CD43

※額外的電壓數值為需要或是知足直流變壓器變壓器增加批準電壓和水溫回漲批準值的直流變壓器變壓器電壓值※Inductance Test Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH時)  Inductance Test Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH時)※不完全列成萬事萬物樣式,不列于表內的電感量樣式能接洽我們一起定做

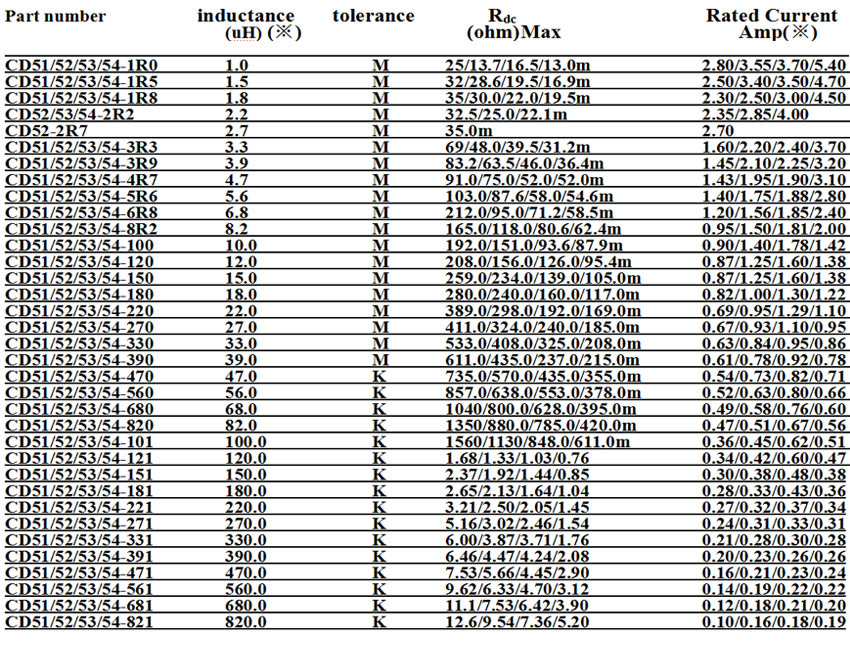

Specification table:

■SERIES:CD51,CD52,CD53,CD54

※木制托盤交流電指標值可能我以為知足交流電放大批準交流電和溫濕度回漲批準值的交流電交流電值※Inductance Test Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH時)  Inductance Test Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH時)※不完整篇標出所有標準尺寸,不列于表內的電感量標準尺寸可配洽大家定制開發

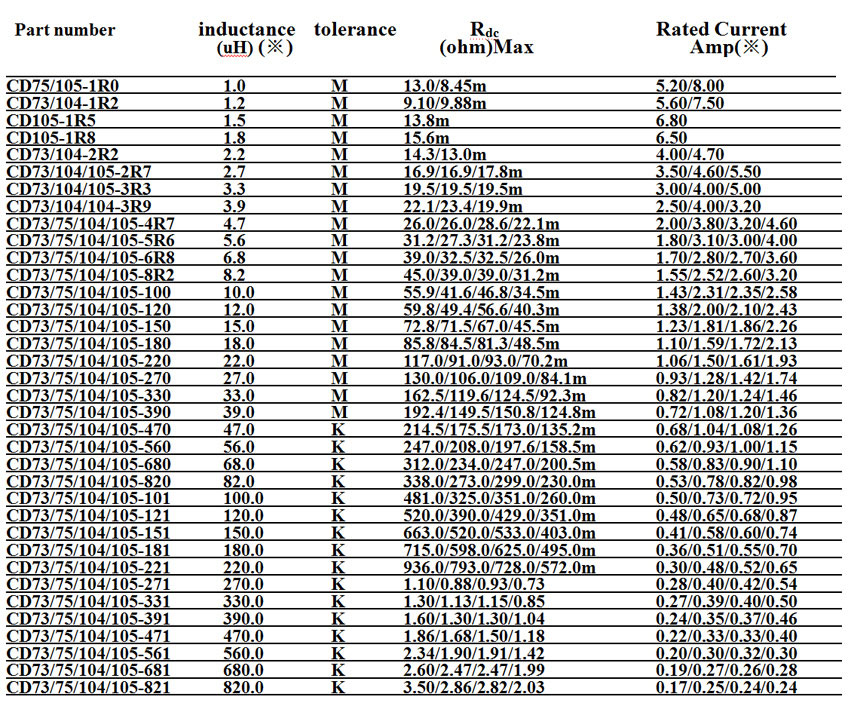

Specification table:

■SERIES:CD73,CD75,CD104,CD105

※ 其他的功率值一般選擇就可以我以為知足交流電合成經營許可證證功率和室溫下降經營許可證證值的交流電功率值※Inductance Test Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH時)  Inductance Test Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH時)※不全版列舉所有一切外形尺寸,不列于表內的電感量外形尺寸可連洽咱門定制化

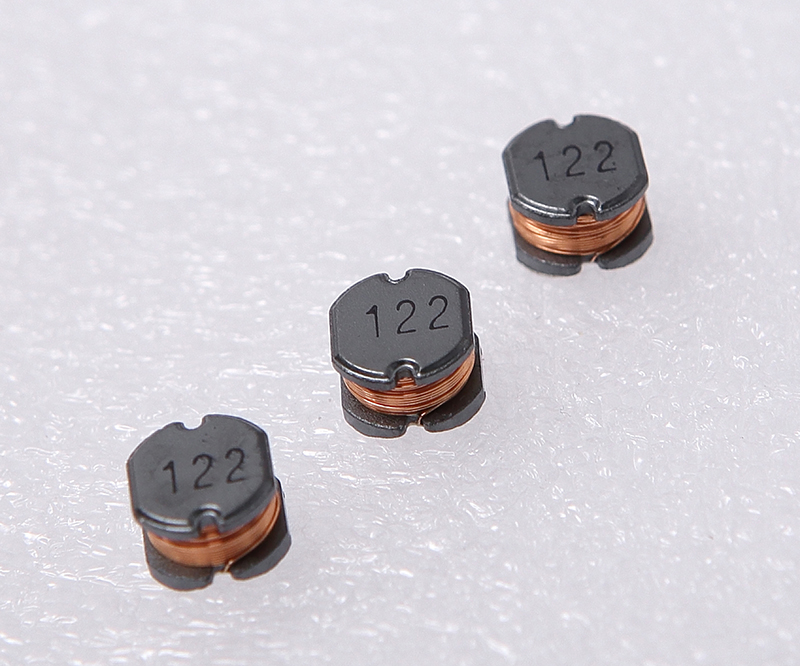

■Real Packing of  SMT Inductor

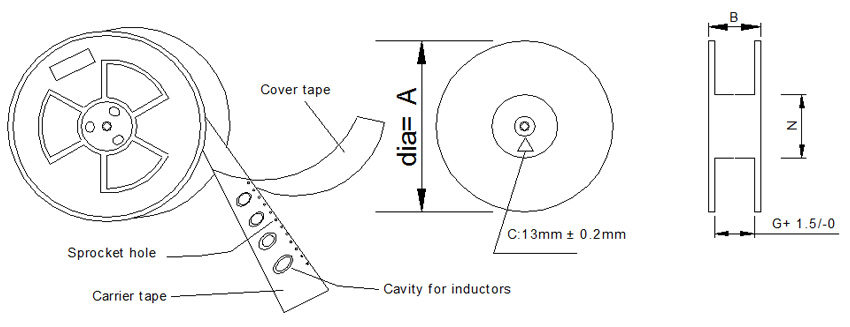

Tape and Reel Dimensions:(unit:mm)

Surface Mounting Type, Reel/Tape List:

PACKING TYPE	Reel Size(mm)				Tape Size(mm)									Q’ty, Pcs/reel
	A	B	G	N	E	F	D0	P	P0	P2	W	T	K0
LSMT-01	178	11	8.5	60	1.75	3.5	1.5	4	4	2	8	0.25	2.1	2000
02	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.30	1.7	1000
03	178	15	12.5	60	1.75	5.5	1.5	8	4	2	12	0.30	2.1	1000
04	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	3.0	2000
05	330	17	12.5	100	1.75	5.5	1.5	8	4	2	12	0.35	2.4	2000
06	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.35	5.5	2000
07	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.30	3.5	1500
08	330	21	16.5	100	1.75	11.5	1.5	12	4	2	24	0.40	5.9	1000
09	330	21	16.5	100	1.75	7.5	1.5	12	4	2	16	0.30	4.0	1000
10	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.30	4.2	1000
11	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.30	4.8	500
12	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.30	5.2	500
13	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.30	6.0	500
14	330	29	24.5	100	1.75	11.5	1.5	16	4	2	24	0.30	8.2	500

**外禮品盒態勢不全數參加者，特定供應商時以“適用”準繩選擇外禮品盒物，是以什物外禮品盒有能否其實不按上述所說索引**
